Как установить датчик открытия багажника ногой Foot Sensor
Разбираем установку Foot Sensor: что входит в комплект, куда крепить сенсор под бампером, как подключить питание и сигнал кнопки багажника, как проверить работу и избежать ложных срабатываний.
Foot Sensor добавляет бесконтактное открытие багажника: водитель проводит ногой под задним бампером, а датчик передает сигнал на штатную цепь открытия. Ниже - практичная инструкция по установке комплекта, подключению проводов и проверке работы после монтажа.
Важно: Если нет опыта работы с автоэлектрикой, доверьте монтаж профильному специалисту или установочному центру.

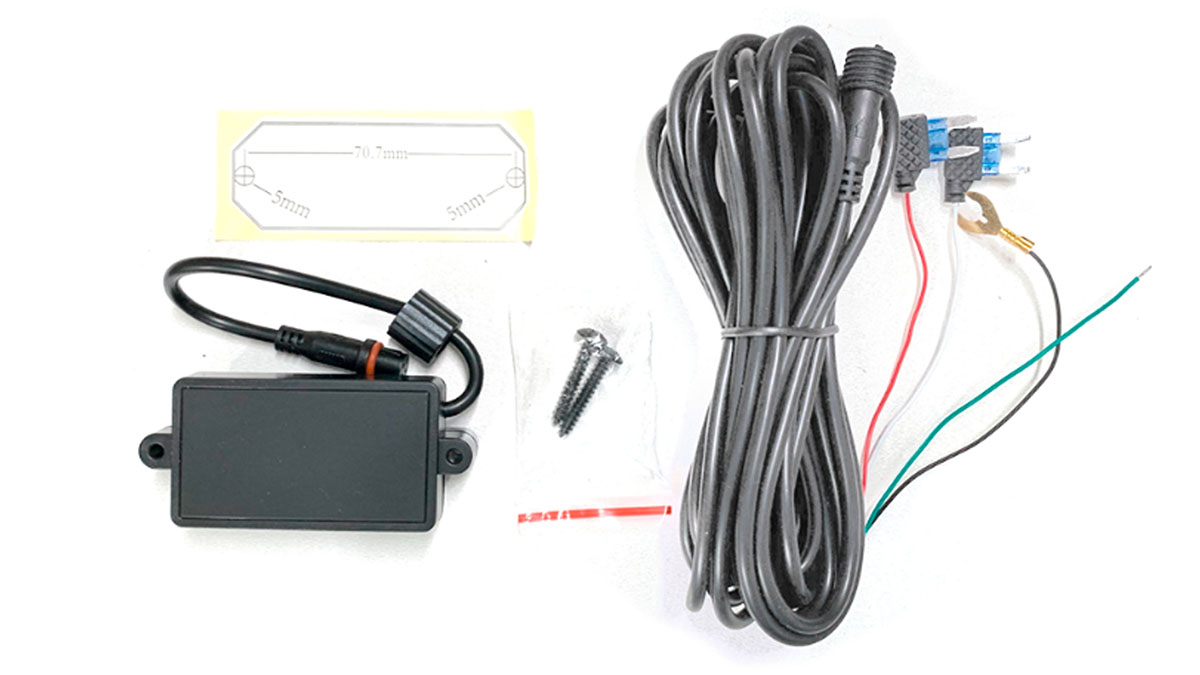

Что входит в комплект Foot Sensor
В комплекте используются сенсорный блок, жгут проводов и элементы фиксации. Перед началом монтажа проверьте целостность проводки и разъемов, а также заранее определите место подключения к питанию, массе и управляющему проводу кнопки багажника.

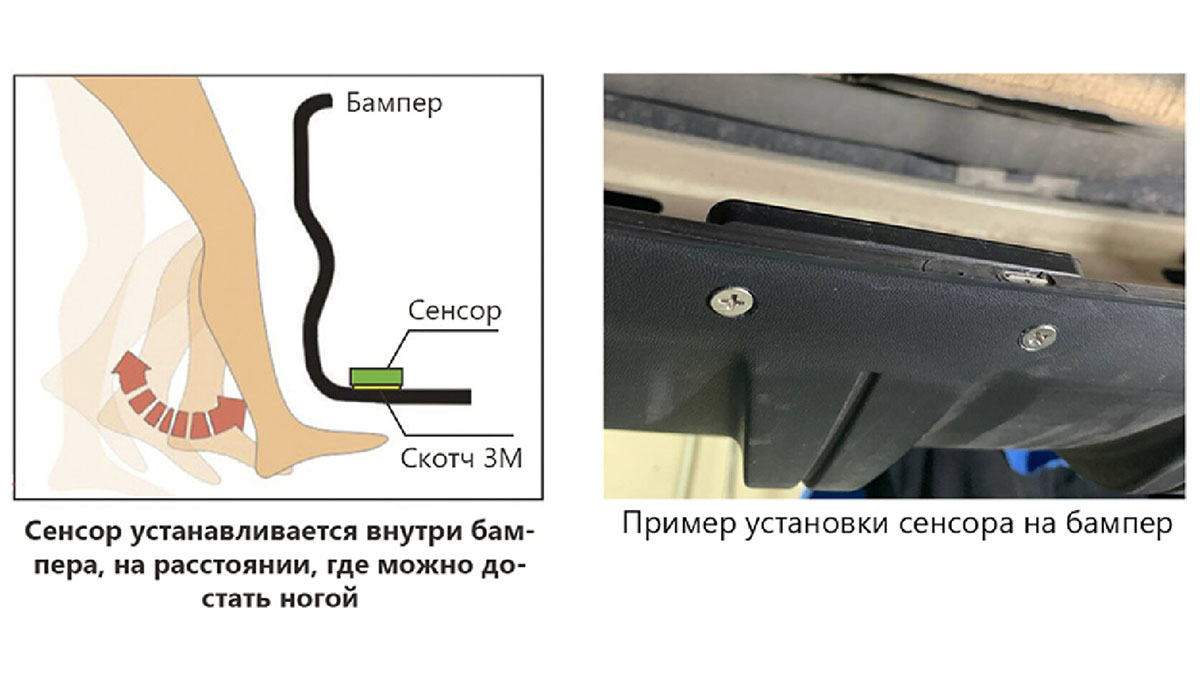

Где установить сенсор
Сенсор устанавливается с внутренней стороны заднего бампера в зоне, куда удобно достать ногой. Блок должен располагаться горизонтально, без металлических предметов непосредственно под ним. Перед фиксацией очистите и обезжирьте внутреннюю часть бампера.
Датчик необходимо надежно закрепить, поскольку он устанавливается в зоне, подверженной воздействию грязи, снега, влаги и дорожных реагентов. Проводку проложите так, чтобы она не касалась острых кромок, подвижных деталей и горячих элементов выхлопной системы. Разъем проводки желательно дополнительно герметизировать, чтобы защитить его от влаги, грязи и дорожных реагентов.

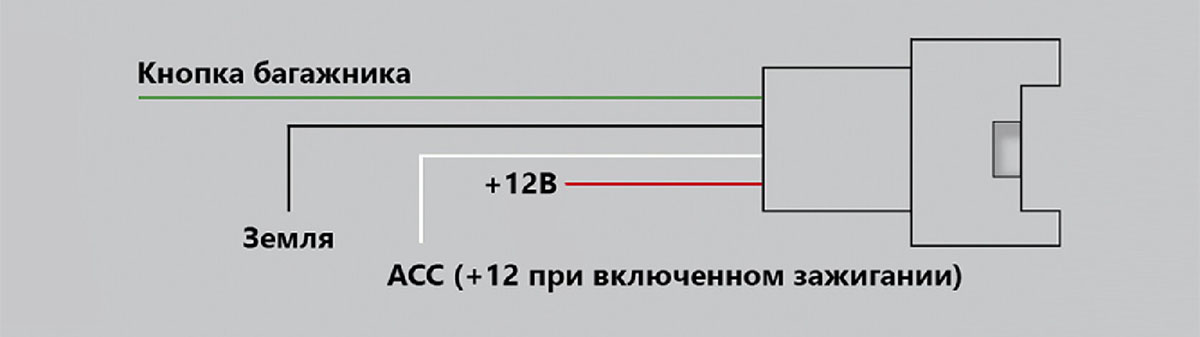

Схема подключения
Подключайте проводку по схеме. Для комплекта, как на фото:
- Красный провод - постоянный +12 В
- Белый - ACC (+12 В при включенном зажигании)
- Черный - масса
- Зеленый - сигнал со штатной кнопки открытия багажника
Постоянный +12 В можно определить мультиметром или контрольной лампой: напряжение на этом предохранителе есть всегда, даже при выключенном зажигании. ACC определяется так же, но +12 В на нем появляется только при включенном зажигании и пропадает после его выключения.
Сигнальный провод кнопки багажника - это провод, на котором появляется масса только в момент нажатия на кнопку. Без нажатия на этом проводе сигнала быть не должно. Проверить его можно контролькой, подключив один контакт к +12 В, а вторым проверяя провода кнопки: при нажатии на кнопку контролька должна загораться.
Датчик универсальный, поэтому предохранители из комплекта могут подойти не для всех автомобилей. Если штатный переходник не подходит, можно отрезать комплектный предохранитель и подключиться к подходящей цепи через свой предохранитель нужного типа. Не подключайте питание напрямую без защиты.
Порядок установки
- Подготовьте доступ к внутренней части заднего бампера и месту прокладки провода.
- Очистите и обезжирьте поверхность, где будет установлен датчик.
- Примерьте сенсор, убедитесь, что под ним нет металлических предметов и он расположен горизонтально.
- Зафиксируйте датчик на скотч 3M и дополнительно прикрутите его саморезами по шаблону.
- Проложите проводку в багажник и подключите ее по схеме: питание, масса, ACC и управляющий провод кнопки багажника.
- После подключения подождите около 30 секунд для самодиагностики датчика.
- Проверьте работу плавным движением ноги под бампером.
Проверка после монтажа
Foot Sensor распознает одно движение ноги, после чего нужно подождать примерно 2 секунды перед следующей проверкой. Если часто махать ногой под сенсором, может сработать защита и датчик временно отключится - для продолжения проверки потребуется немного подождать.
После теста убедитесь, что передняя и штатная кнопка открытия багажника продолжают работать. Датчик дублирует функцию и не должен мешать штатному управлению замком.
Меры безопасности
Важно: Когда автомобиль находится на автомойке или поднят для технического обслуживания, заблокируйте двери или включите зажигание. Это помогает исключить самопроизвольное открытие багажника и риск повреждения двери.
